Друзья, нужна помощь!
Имею: двиг Лифан 7 сил.
На нем генератор на 7А.
Есть реле-регулятор.
Аккумулятор 7А\ч.
Фара
Не могу ладу дать, какие провода с реле-регулятора на аккум - там их 5 шт.
К двум, так понимаю, приходит переменка с катушки.
Остается три.

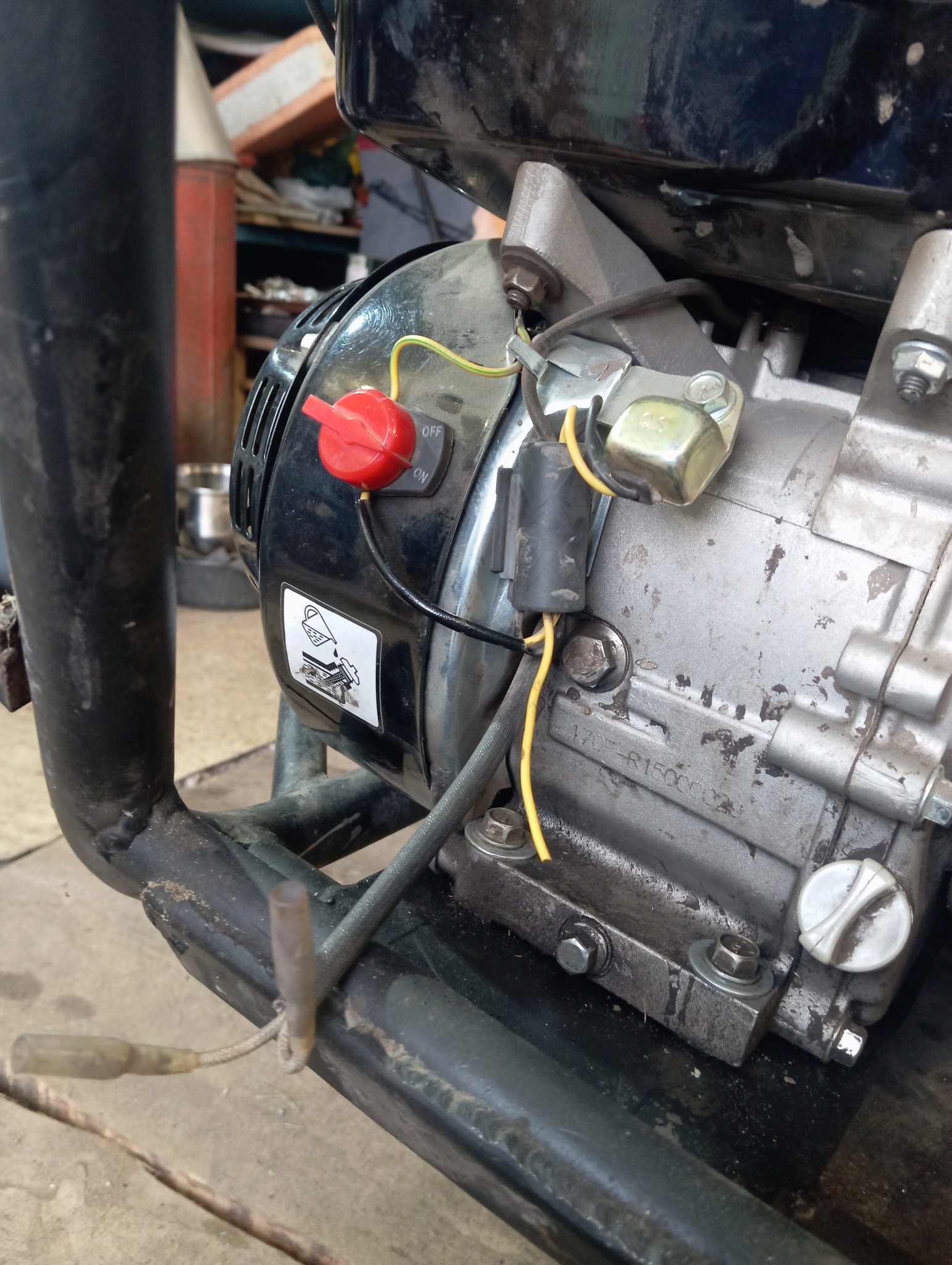

Вот, на двигателе висит обрезанный желтый провод - куда он должен идти?

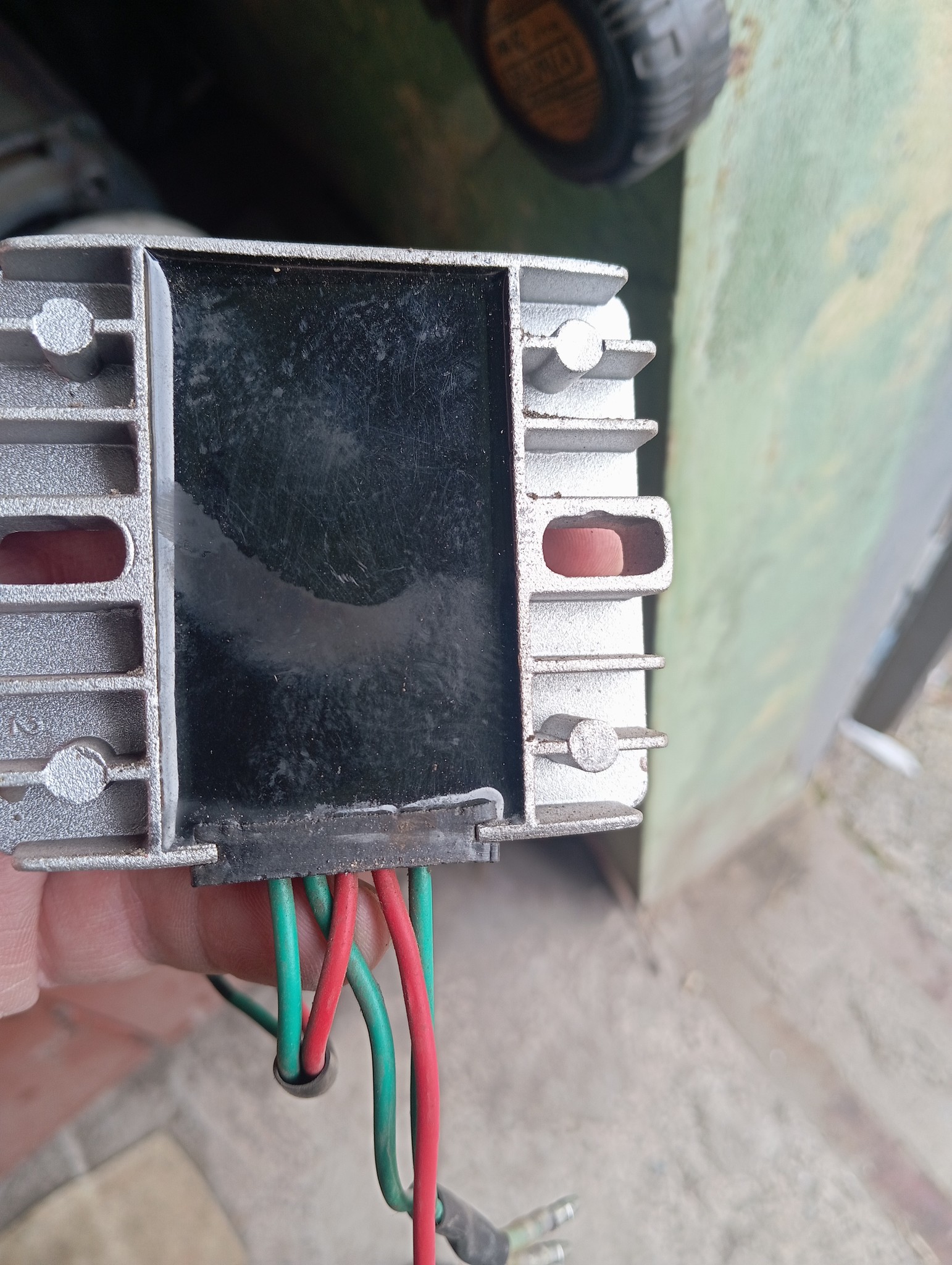

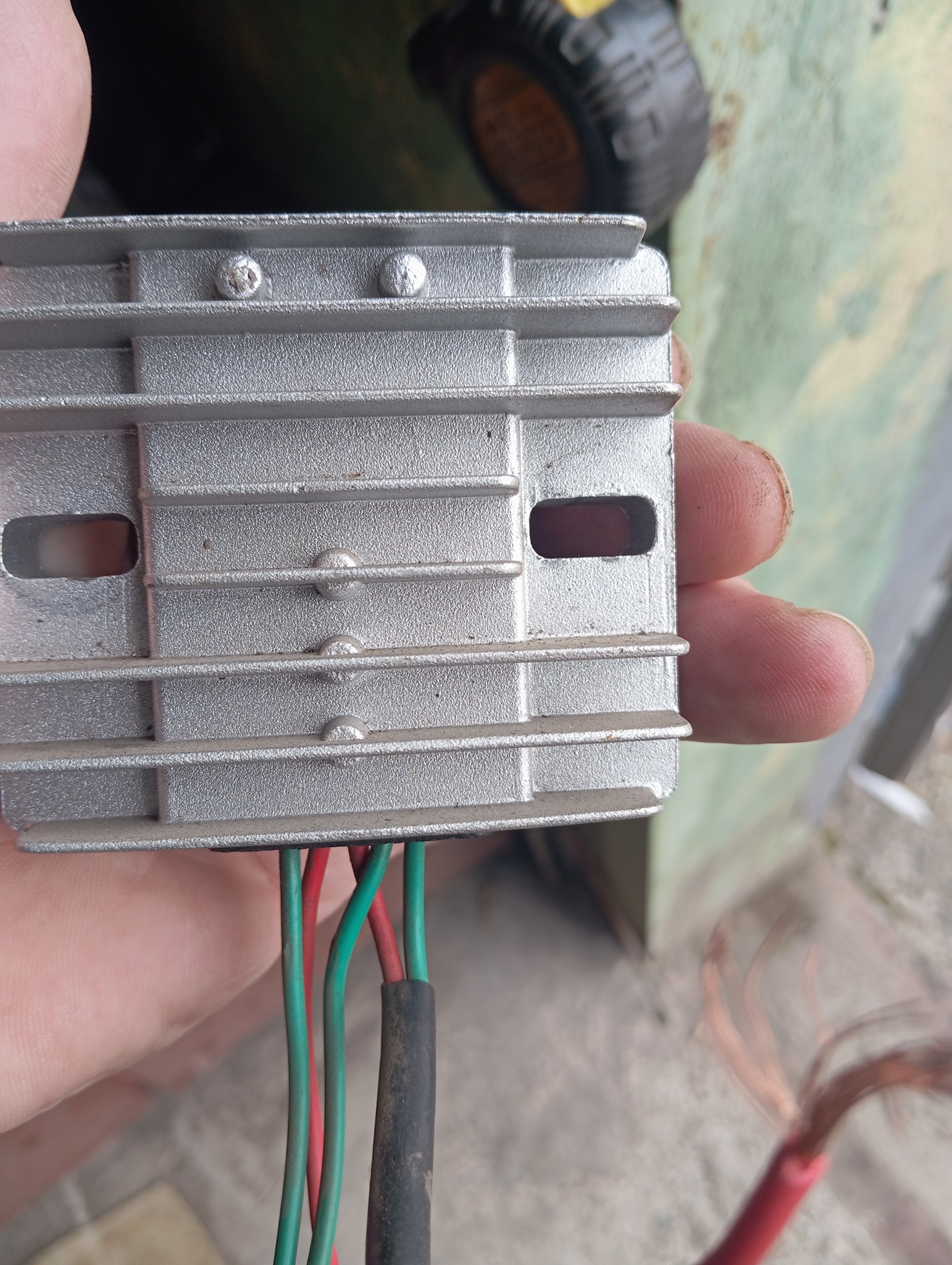

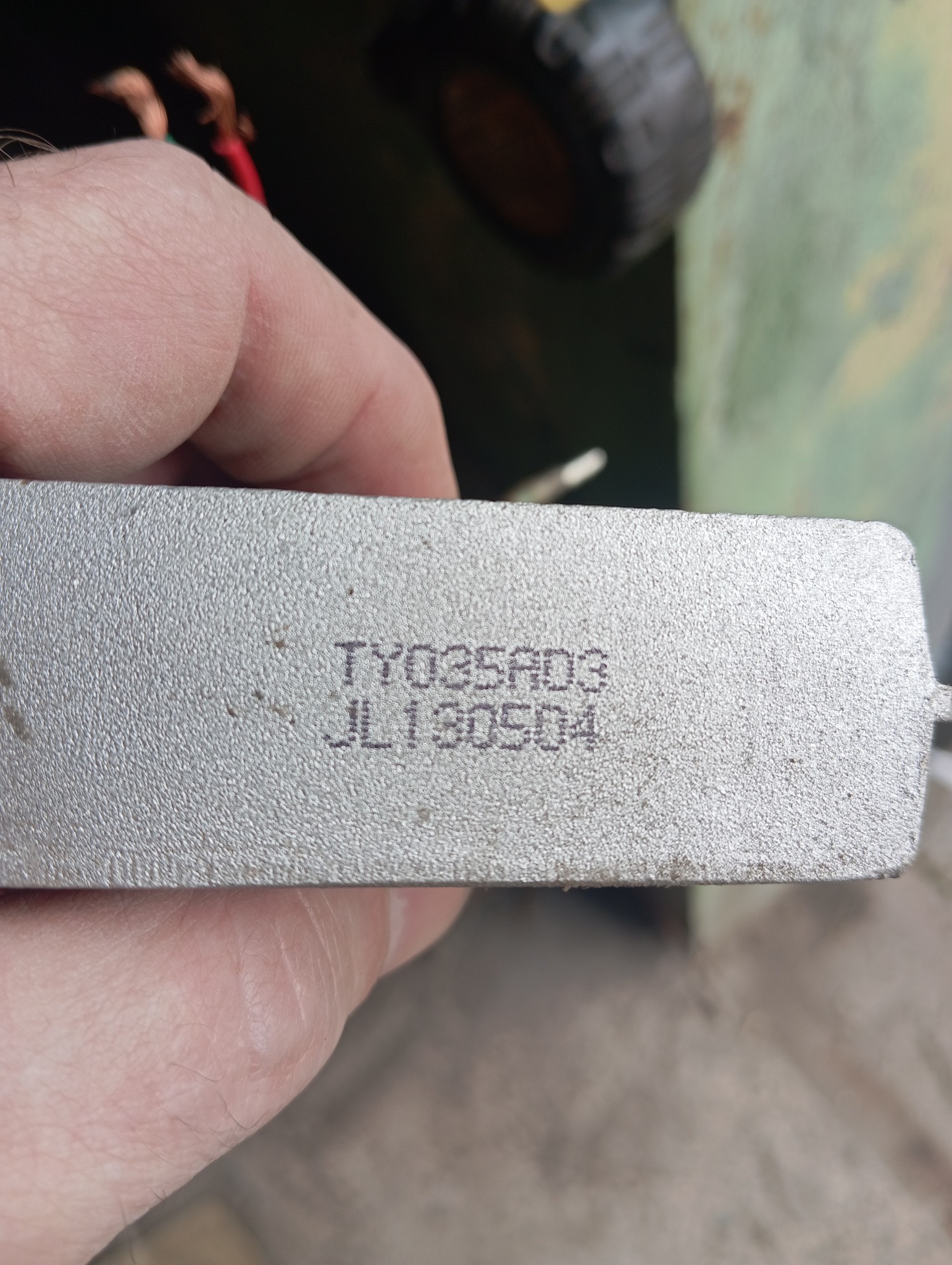

Вот такое реле-регулятор
Прежний хозяин агрегата подсоединил 1 и 4 зеленые провода к двум одинаковым коричневым с катушки, красный и третий зеленый подключил к фаре (через конденсатор), а оставшийся красный кинул на массу.
Фара как мигала, так и мигает, причем часть светодиодов вообще перестала работать. И это при том, что от аккума фара работает в штатном режиме.

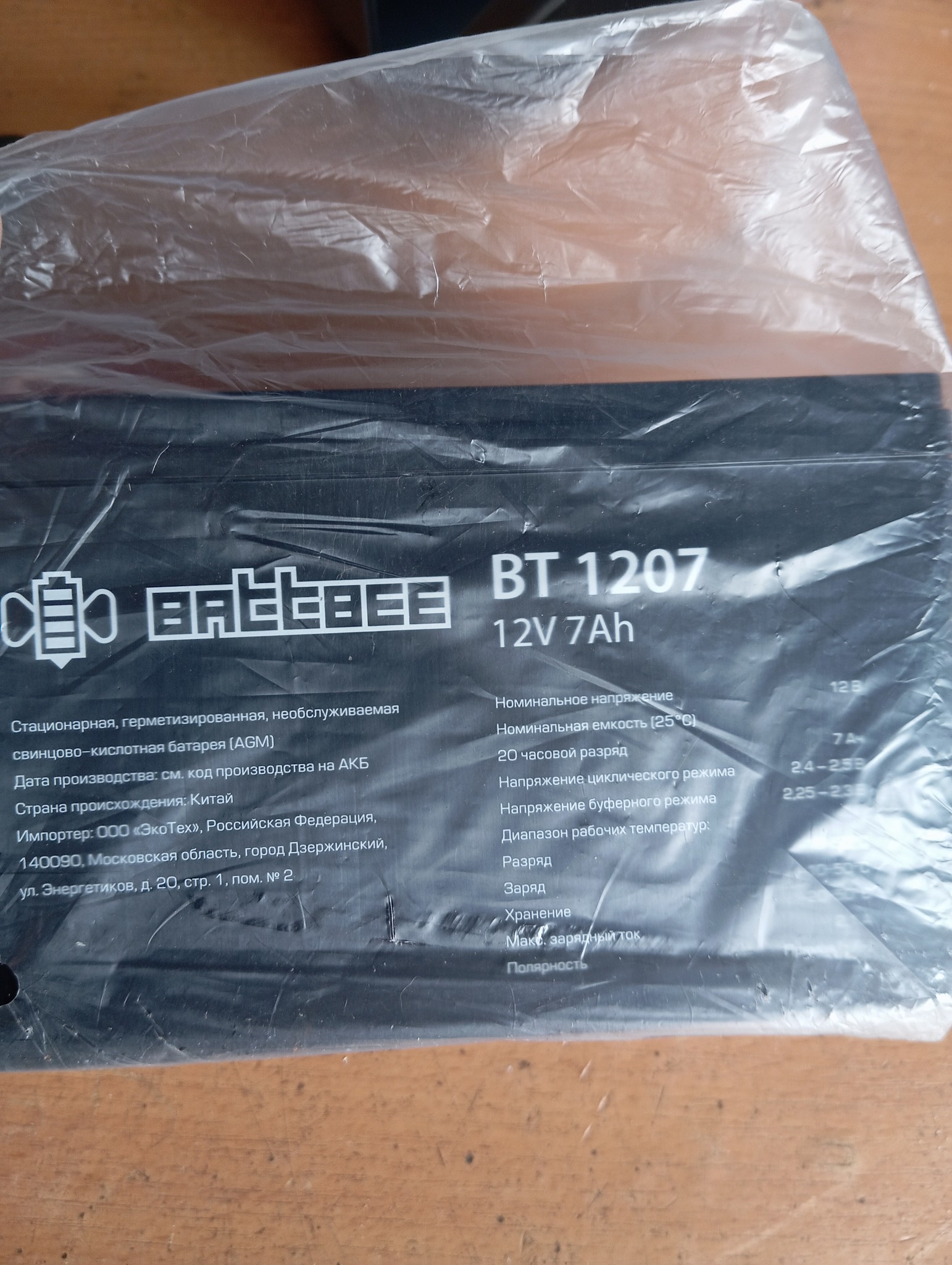

Вот такой аккум.
Мотоциклетный брать не стал, т.к. стартер сюда не предвидится
Я хочу с этого реле-регулятора подать плюс и минус на аккум, на подзарядку, а уже с него - фару.
Если использовать те же зеленый/красный, что использовались на фару, на аккум, то куда девать 5-й провод?
Я совсем не волоку в электричестве:(

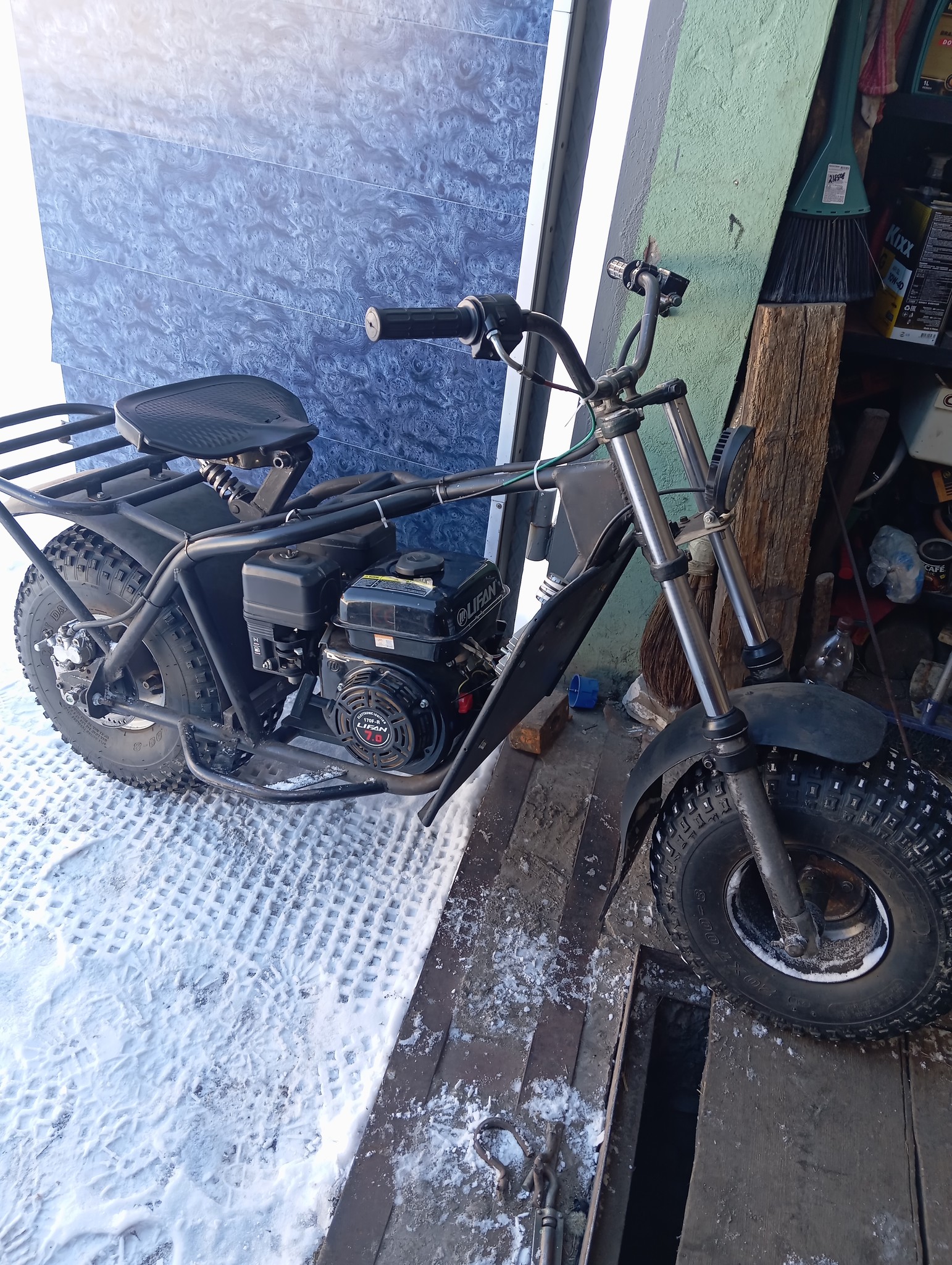

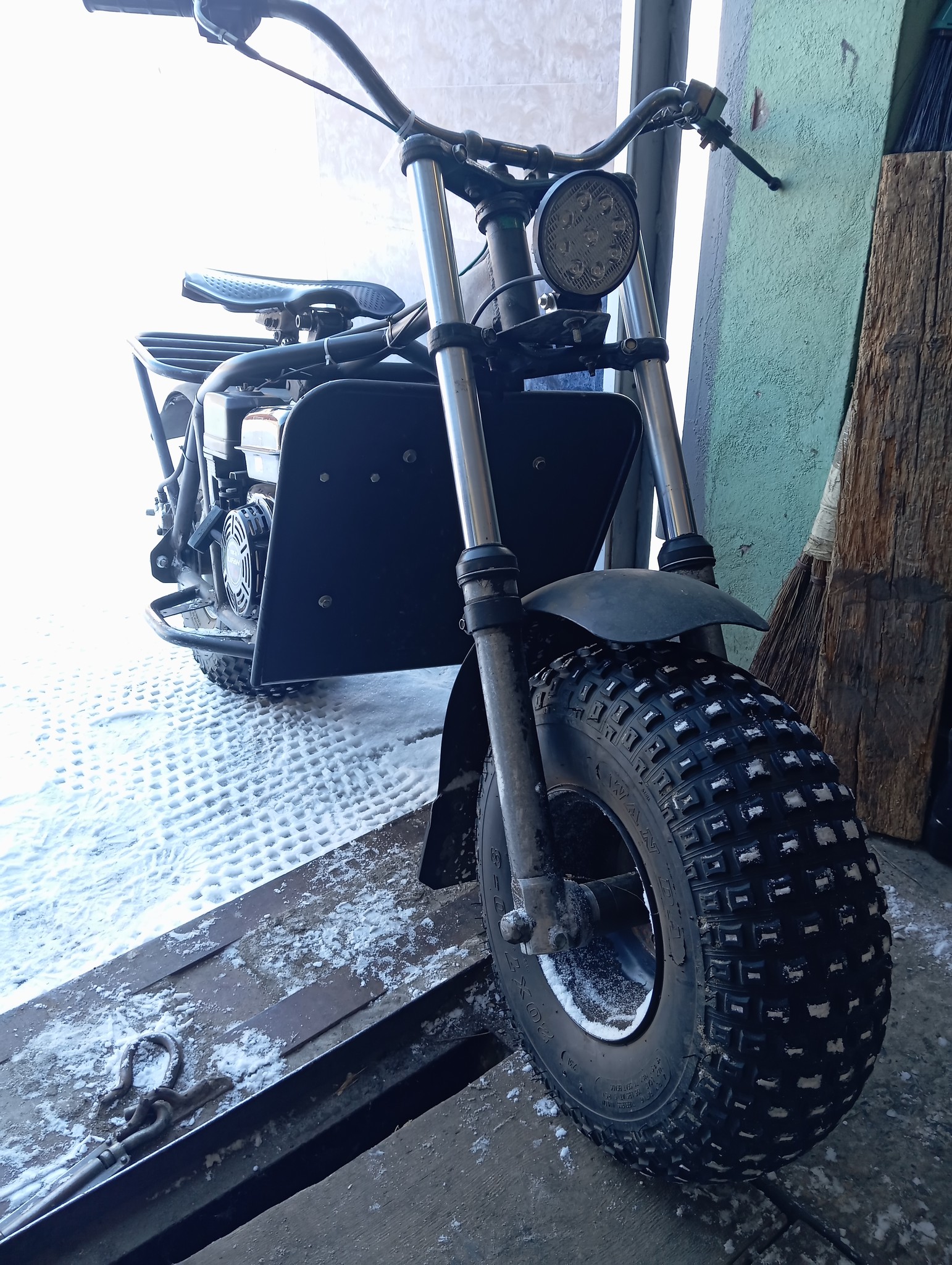

Кто не видел в моей предыдущей ветке фото моего свежего проходимца, вот он:)
Сейчас проходит усиленный апгрейд - под нового хозяина
Кстати, подозреваю, что обрезанный желтый провод - от датчика уровня масла, демонтированного прежним собственником, чтобы он в кренах не глох.
Если я не прав - поправьте, кто знает.
Мне наука будет
Совершенно верно, датчик уровня масла удалён, жёлтый провод шёл к нему. По поводу реле регулятора -- он по ходу не от этого двигателя. Так как у него 3 входных и 2 выходных. Такие ставились на Лончинах, у них катушки с 3 проводным выходом. Купи на ОЗОНЕ стабилизатор на 7А 4 проводной или 6 проводной
Да, прежний докупал и генератор, и реле-регулятор, т.к. двиг был без электричества.
Так понимаю, что это реле мне не вживить в систему будет?
Какое тогда более "правильное" - с 4-мя или 6-ю проводами?
А то куплю и опять упрусь в стену:(
Вот дешевле. https://ozon.ru/t/zeyWGkr
Спасибо за ссылки!
Самую крайнюю вчера после подсказки нашел, но ещё не заказал.
На глаза попалась 4-проводная вообще за копейки, вот эта:
https://www.ozon.ru/product/12-v-4-prov … 720371348/
С распиновкой проводов именно этого реле подскажете?
Но с ней на аккум попадет только 0-4 А, а он у меня 7А.
Подойдет ли это реле?
Хватит ли его для подзарядки?
А катушки стоят 7А? Не подойдёт этот , он начинает работать от 20В, у тебя гена на холостых 8-10 в всего даёт. Купи нормальный за 1200
Какой - этот?
Тот, что у меня есть, или тот, за который я спросил (с 4-мя проводами)?
Про 4 проводной я ответил-- не пойдёт ! Купи 6 проводной ( 2 входных, 2 выход стабильно 12 В, 2 выход не стабильно 12 в
Купи нормальный за 1200
Так и сделал.
Через неделю придет
2 выход не стабильно 12 в
А если на общечеловеческом, то это - не использовать красный/зеленый?
Или к ним можно подсоединить фару, допустим, либо прикуриватель?
Там два одинаковых с генератора переменку принять, белый с черным - на аккум, остаются только эти два
Да, можно на фару, прикуриватель, usb .
Спасибо!
Лишь бы фара не замигала
