1 Тема от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Тема: Толкач Муха

Переделал 500 на 650.с реверсом.
https://pp.userapi.com/c840320/v840320163/1d050/1bp-vuOrQlk.jpg
https://pp.userapi.com/c840320/v840320163/1d058/s5cf-0BdcmM.jpg
https://pp.userapi.com/c840320/v840320163/1d061/DO8NjcBM5EM.jpg
https://pp.userapi.com/c840320/v840320163/1d06a/t7nmHzATJvE.jpg

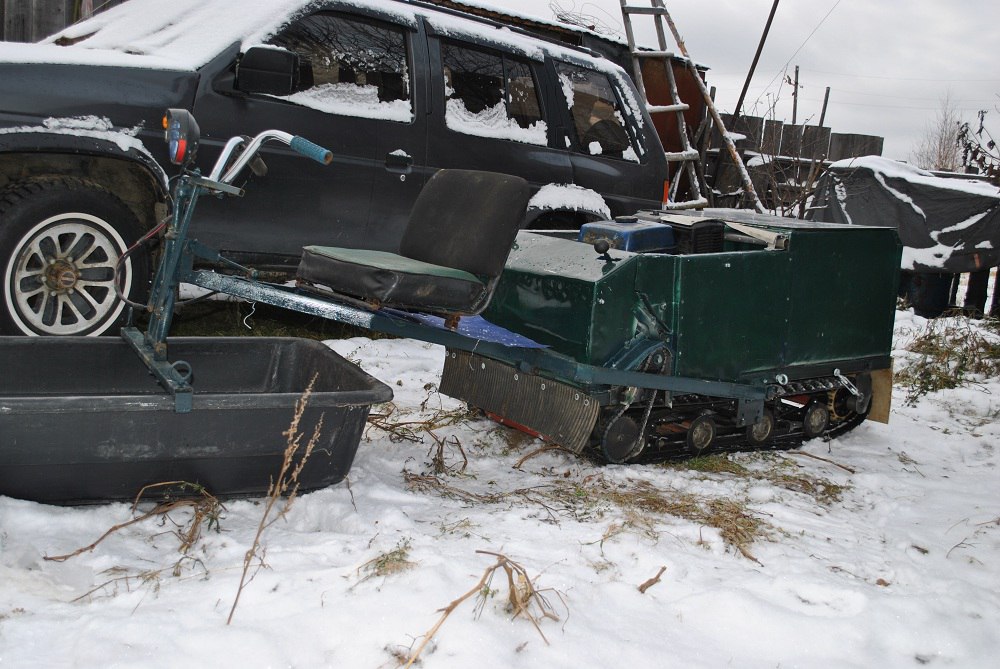

https://pp.userapi.com/c840320/v840320163/1d073/hatC5P64J4o.jpg
https://pp.userapi.com/c840320/v840320163/1d07c/tYRzwF3Wyag.jpg

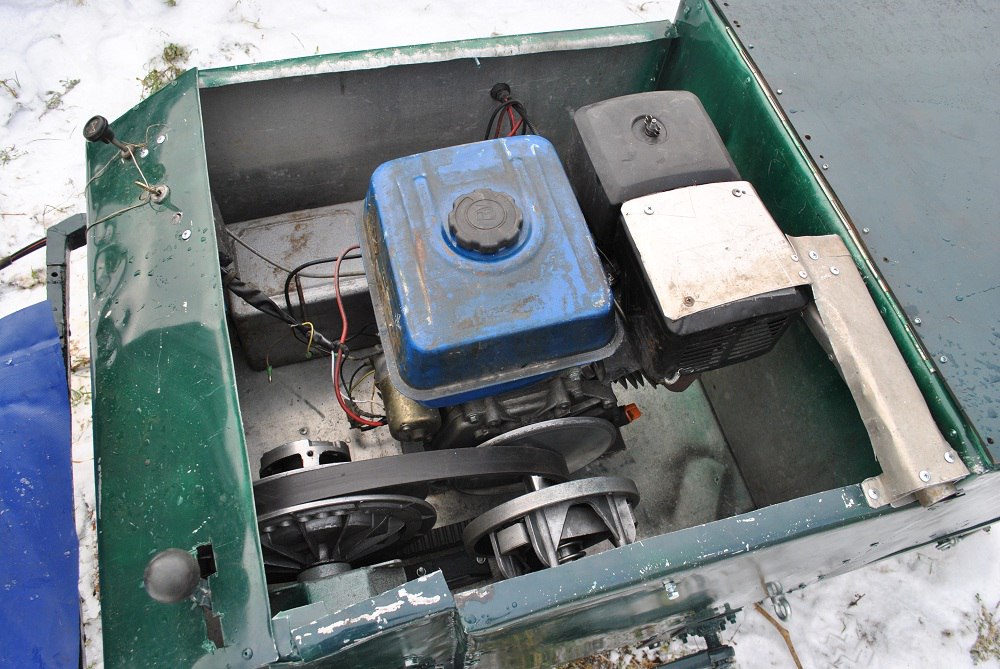

https://pp.userapi.com/c840320/v840320163/1d085/rNOulYHbCPY.jpg
https://pp.userapi.com/c840320/v840320163/1d08e/5TkNcyt-MM8.jpg

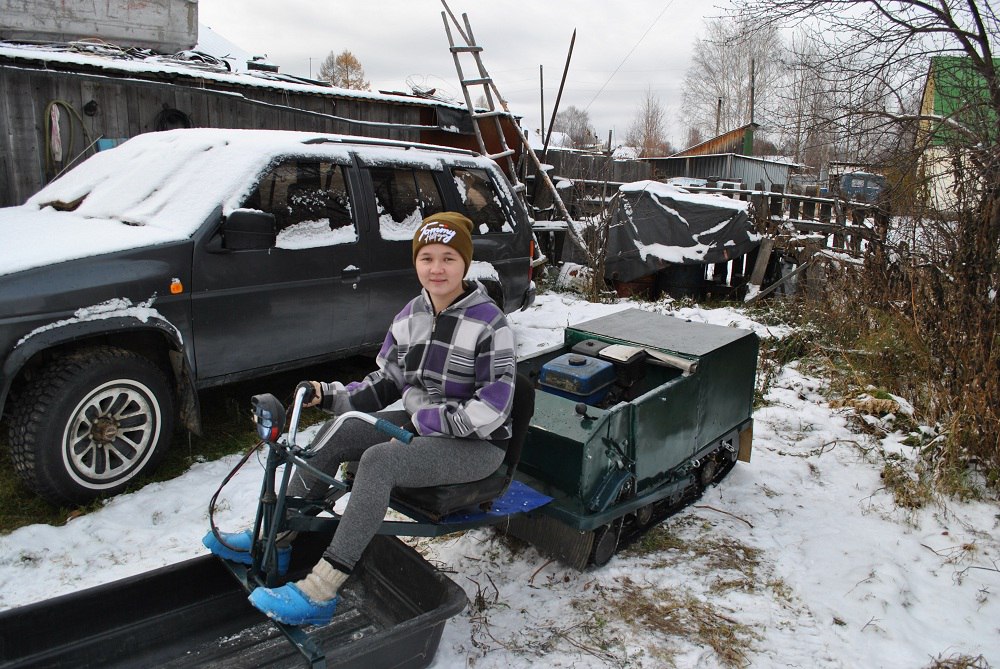

https://pp.userapi.com/c840320/v840320163/1d097/6R6LA2Yt38A.jpg

  • Откуда: Вологодская обл.
  • Зарегистрирован: 07-10-2015
  • Сообщений: 4,755

Re: Толкач Муха

шамиль, ухо крепления дышла к раме разрезано или мне показалось?

Будь проще и люди к тебе потянутся!

3 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

да специально .чтоб быстро разбирать.

  • Откуда: Архангельская обл.Устьянский р
  • Зарегистрирован: 07-10-2015
  • Сообщений: 4,515

Re: Толкач Муха

шамиль Крепление переднего вал ненадежно. Было такое, со временем стало разбивать гнезда, где болты. Вал перекосило, и стало кромки гусянки рвать. И как то, по малому снегу, ударился передком, что и болты срезало. Сделал пластину-крепление посерьёзней.

5 Ответ от DIV

  • DIV
  • Старейшина
  • Неактивен
  • Откуда: Казань
  • Зарегистрирован: 07-10-2015
  • Сообщений: 2,545

Re: Толкач Муха

шамиль, у тольяттинских реверс-редукторов прослаблен входной вал. Неподвижную тарелку ведомого вариатора и распорную втулку обязательно нужно ставить на вал-втулочный фиксатор Локтайт. Если этого не сделать, отверстие  тарелки разобьёт, а через втулку гонит масло прямо на ремень вариатора.

6 Ответ от эрвин

  • эрвин
  • эрвин
  • Старейшина
  • Неактивен
  • Откуда: Новосибирск с.Скала Колывань.
  • Зарегистрирован: 07-10-2015
  • Сообщений: 642

Re: Толкач Муха

шамиль, Шарнир дышла мысель хорошея,надо тоже подумать.

7 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

петровыич51 пишет:

Сделал пластину-крепление посерьёзней.

Там две пластины .одна приварена к раме.на доноре не было проблем . будем поглядывать.

8 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

DIV пишет:

на вал-втулочный фиксатор Локтай

    фиксатора нет. Вал накернил. даже забил на место кое как.

9 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

Алексеевич пишет:

ухо крепления дышла к раме разрезано

   Ответная часть. вал.тоже подточена.дышло сверху вставляю.

10 Ответ от DIV

  • DIV
  • Старейшина
  • Неактивен
  • Откуда: Казань
  • Зарегистрирован: 07-10-2015
  • Сообщений: 2,545

Re: Толкач Муха

шамиль пишет:

  фиксатора нет. Вал накернил. даже забил на место кое как.

Это не выход. Будет разбивать. А судя по фото (тарелки грязные) масло там кидает будь здоров и прямо на ремень.

11 Ответ от mel959

  • mel959
  • mel959
  • Старейшина
  • Неактивен
  • Откуда: кандалакша. мурманская обл.
  • Зарегистрирован: 07-10-2015
  • Сообщений: 669

Re: Толкач Муха

Я бы добавил пару укосин на дышло, в месте перехода широкой части в узкую в горизонтальной плоскости. И думаю есть смысл перенести крепежи для тросов и электропроводки с боковой поверхности дышла на верхнюю или внутреннюю ( будет обрывать кустами и пробегающими деревьями). А так симпатичный аппарат!

Толкач из Пахус МД, 15 л.с, склизы, катки

12 Ответ от mel959

  • mel959
  • mel959
  • Старейшина
  • Неактивен
  • Откуда: кандалакша. мурманская обл.
  • Зарегистрирован: 07-10-2015
  • Сообщений: 669

Re: Толкач Муха

Можно фото крепления волокуши поближе сделать. Само место присоединения. А то никак не могу придумать и постоянно выворачивает наружу нижнюю деталь....

Толкач из Пахус МД, 15 л.с, склизы, катки

13 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

mel959 пишет:

крепления волокуши поближе сделать. Само место присоединения

Не понял. это где корыто крепиться что ли

14 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

mel959 пишет:

пару укосин на дышло, в месте перехода широкой части в узкую в горизонтальной плоскости.

  В этом месте дышло складывается.  на доноре отходило без проблем. профиль усилен полосками.

15 Ответ от mel959

  • mel959
  • mel959
  • Старейшина
  • Неактивен
  • Откуда: кандалакша. мурманская обл.
  • Зарегистрирован: 07-10-2015
  • Сообщений: 669

Re: Толкач Муха

Да, где сама волокуша крепится. Я делал два схожих крепления - нижнюю часть крепежа выворачивает наружу. А у тебя смотрю все ровно вот и заинтересовался az

Толкач из Пахус МД, 15 л.с, склизы, катки

16 Ответ от шамиль

  • Откуда: хмао урай
  • Зарегистрирован: 07-10-2015
  • Сообщений: 729

Re: Толкач Муха

mel959 пишет:

я - нижнюю часть крепежа выворачивает наружу.

   Некому фото выложить.  там уголок с приваренной пластиной.и гайка приварена.болтом подтягивается.на болт приварил кольцо из проволоки 8мм. что бы без ключей.я сильно не затягиваю .надо чтобы при ударе смещалось корыто назад.гасит удар.
